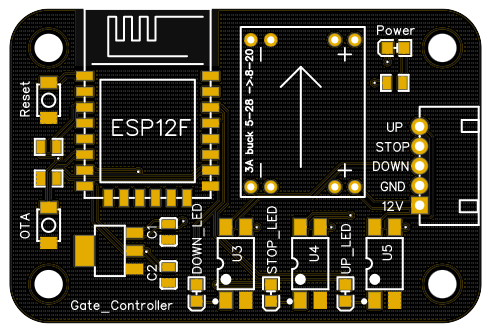

2D 圖 選用黑色油墨看起來比較有質感

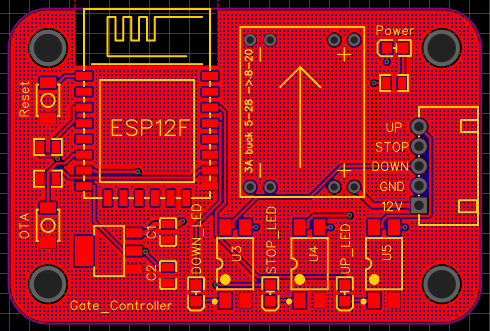

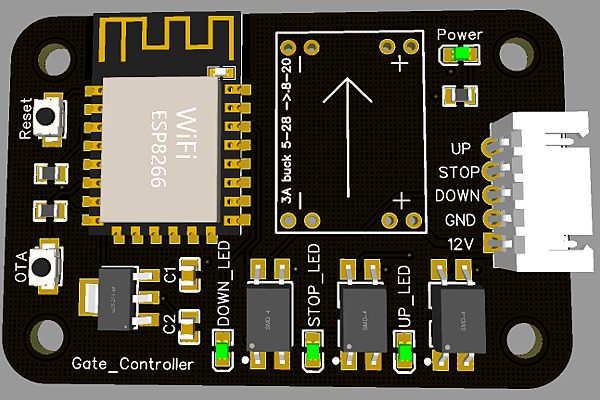

3D圖 模擬元件上件後的樣子

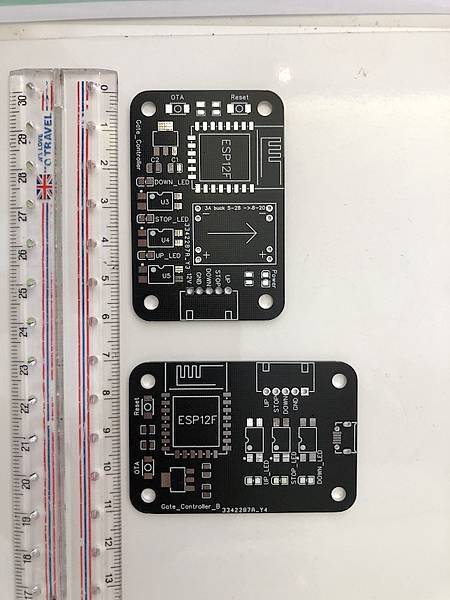

經過7天漫長的等待，板子終於送到了～～～

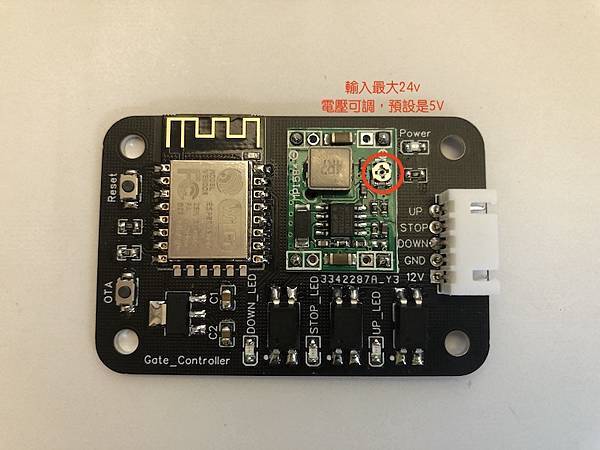

純手工焊元件，有點老花，這麼小的元件真是吃力，一般快速捲門應該都有12V or 24V的電源，所以板子上的DC-DC降壓模組最高可到24V，預設是12V降到5V，如果有不同的電壓，模組上也提供調節的旋鈕，利用3用電表量一下，調到適合的電壓，輸出端都調到5V，可以高一點點，後續還有LDO會降壓到3.3V，供給ESP8266使用。

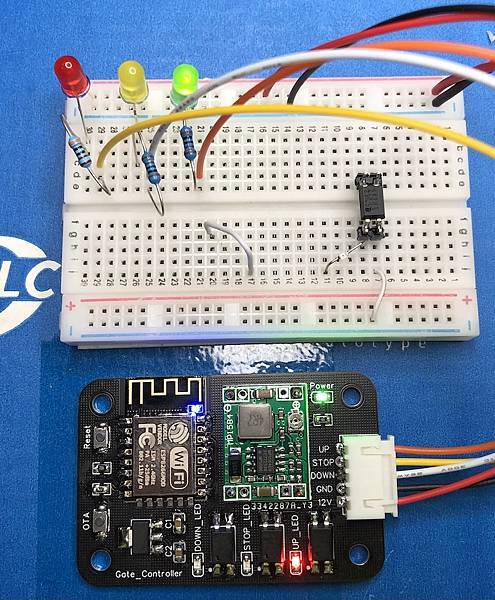

來做一下可靠度測試，用Node-RED自動執行200次按鍵測試，沒問題就可以上線了。

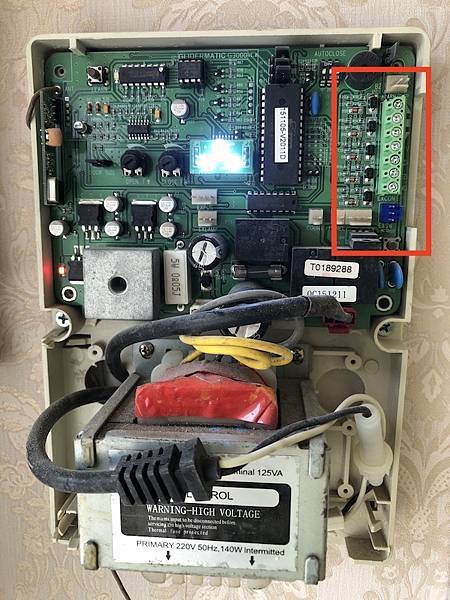

接下來今天的主角出現了，快速鐵捲門的控制盒，把外殼打開，應該會長這樣。
如果是傳統鐵捲門或是沒有紅色框框端子排的，就不能從主機下手，有另外的處理方法，後續再分享。

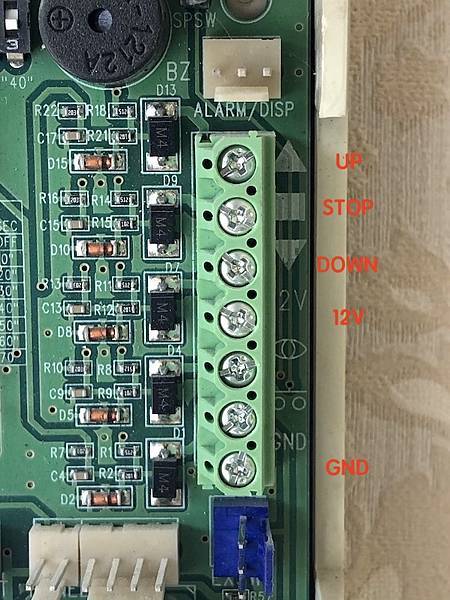

看一下端子排，上面應該都有標示，如圖

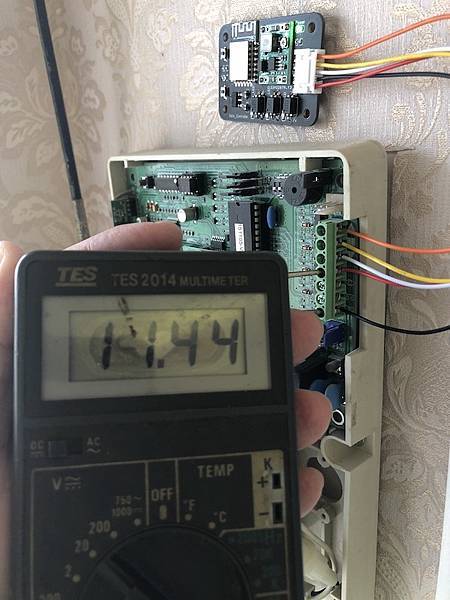

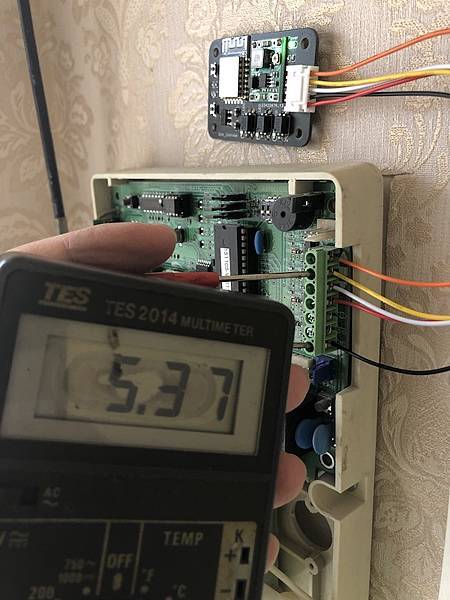

有12V電源及控制的接點，保險起見用電表量一下，12V 沒錯(實際11.44V)，控制端子的電壓也量一下，5V(實際5.37V)，都在設計範圍內
接著就按照板子的標示，12V的線接到主機的12V端子，GND->GND，UP-> ▲，STOP->■，DOWN->▼。
溫馨提醒：操作一定仔細確認，最好搭配電表量測，萬一正負極接錯勢必會有些元件受損。
上電後綠燈恆亮，(12V的power指示)，MCU上的藍燈恆亮表示正常啟動了。接下來就要設定WIFI及MQTT。

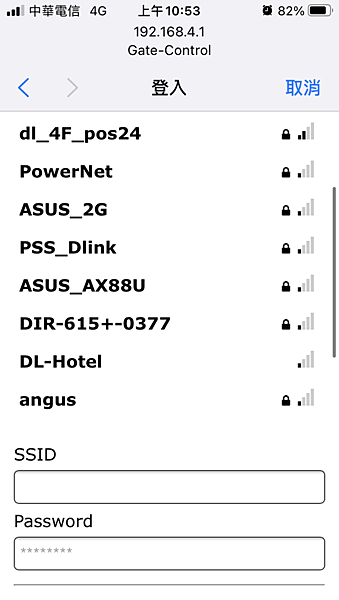

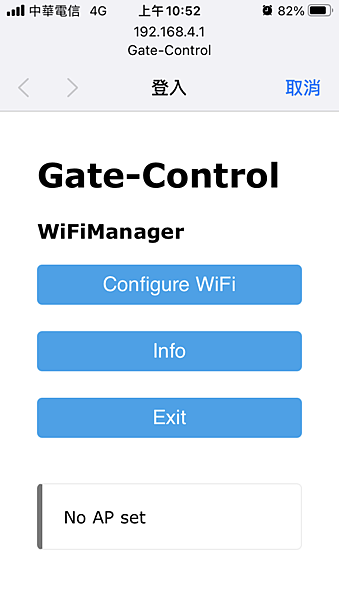

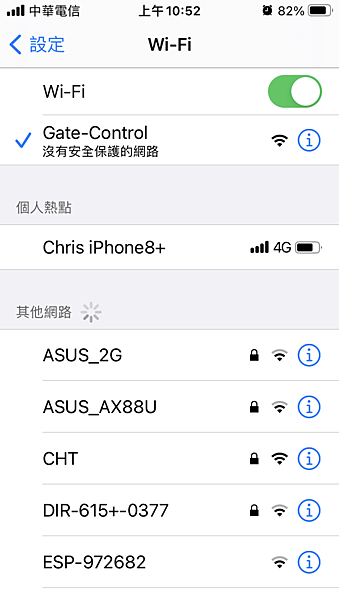

拿起手機或是電腦可以連結WIF的(iPad也可以)，打開WIFI設定，找到Gate-Control，連線.....設定畫面自己跑出來
選最上面的Configure WiFi
選擇你家的WiFi AP，點選就會自動輸入SSID，只要再輸入密碼。

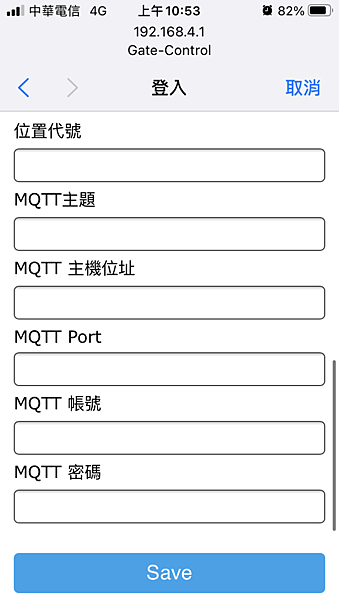

向下滑，設定MQTT的資料
1.位置代號中英文都都可以，作為裝置辨識用
2.MQTT 主題，Topic格式為: esphome/ 單一層，或是 esphome/xxxx/xxxx 多層，建議用英數字不要用中文，複雜一點的，尤其是用免費的MQTT server
3.MQTT主機位址：可用免費的(建議不要)，或是自架加一個 or 付費的，沒有硬體可以架在雲端，可參考這兩篇。
iOS x IoT ( 4 ) — 建立 MQTT Broker
4.MQTT port: 一般是設定1883
5.MQTT 帳號密碼就看需求設定
設定完按Save即可，此時MCU重啟，若連上網藍燈就會開始閃爍，若是恆亮表示WiFi沒有設定好，重複以上的步驟確認一下！
小秘訣：如果設定錯誤要重設參數時，按著OTA鍵不放，再按reset鍵，一開始會藍燈慢閃3次，OTA鍵持續按著，直到藍燈快閃6次就會重置設定，重複以上的步驟。

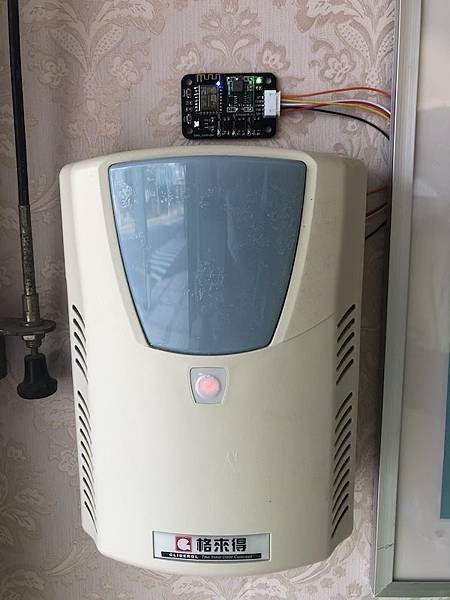

硬體安裝部分完工！(板子其實很小，可以把線簡短一點藏在控制盒內，我是故意放在外面........欣賞 ^___^)
接下來就是軟體控制部分，有兩個APP都不錯用

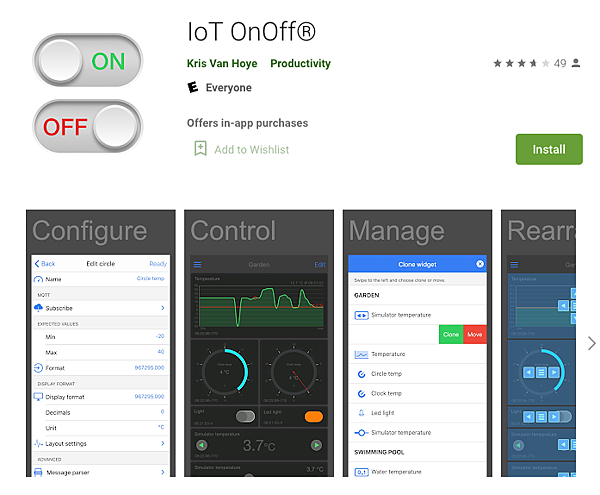

IoT OnOff (iOS & Android系統 都有)
IoT OnOff app 設定請參考影片說明

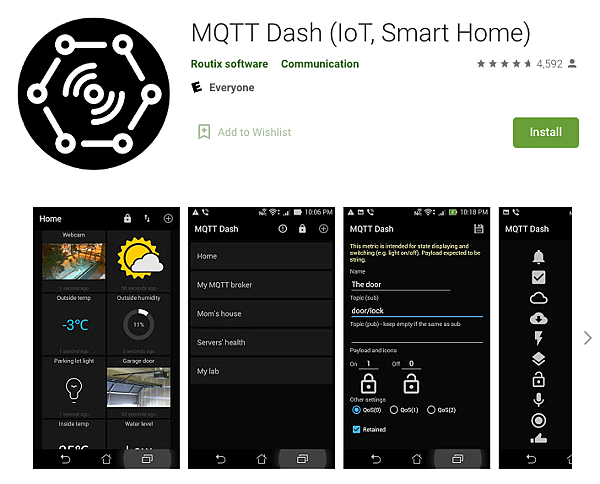

MQTT Dash (只有 Android有)

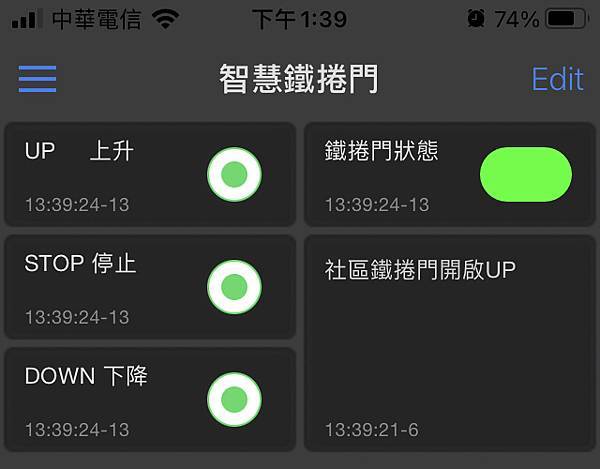

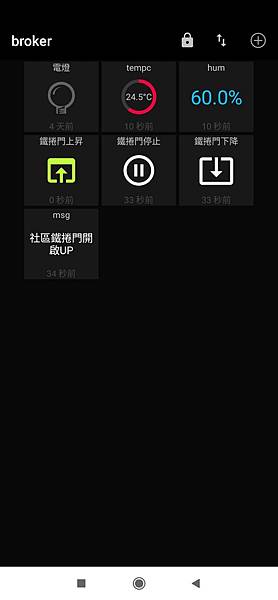

這個是設定好的畫面
IoT On/Off
MQTT Dash

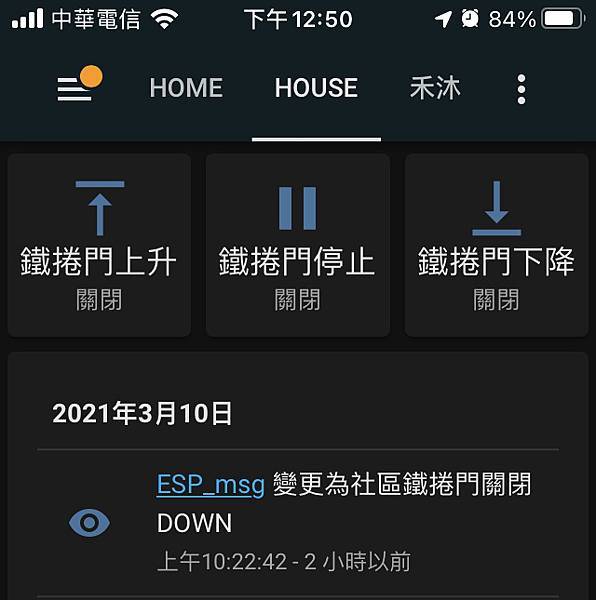

或是有用HA Home Assistant 也可以整合進去
最後來看一下測試成果
