有在玩Arduino，NodeMCU，ESP32開發版的Maker們，往往有些idea 用麵包板測試完成後
想要實際來用，但是總不能直接麵包板插著線這樣使用，何況有多個組件串接的時候，這時候就需要做一塊自己的PCB。
以前要用專門設計的程式，現在有網頁版的PCB Layout設計軟體，使用上其實很方便，可以讓你的想法做成實際的PCB。
我們就花30分鐘快速創建自己的PCB吧！！！
1.首先到EasyEDA的網站，可以用google 帳號直接登入
2.登入後開始創建一個計畫 文件 -> 新建 -> 工程
3.標題: 輸入你的計畫名稱
4.完成後就會有一張空白的原理圖
5.構想一下要做什麼裝置，今天就做一個ESP8266 + DHT11 + OLED 顯示的裝置吧!
首先要找一下ESP8266的模組，打開左邊工具列 -> 1.元件庫 -> 2.關鍵字搜尋 -> 3.選擇適合的元件 -> 4.放置
這裡要注意盡量選擇創立商城或是嘉利創的元件，通常不會有問題，而且有3D構建圖。
首先我們選用ESP-12F的模組
6.放置好後看一下原理圖，ESP-12F 的pin腳都會列出來，接者就是開始連線了。以ESP8266 來說，除了VCC，GND外，pin3 EN_pin 必須上拉接到VCC，pin10 GPIO15 必須下拉接到GND，這個部分各位可以去看一下每個晶片的Data sheet 都會有寫～～～
先把VCC，GND 拉出來，用電氣工具選擇
接著處理上拉，及下拉，都必須串連電阻，一樣找元件庫，我們選用貼片電阻，可以用左側目錄去選，依據元件類別，或是用關鍵字搜尋。
因為用0805的貼片，選用10K 電阻，就輸入0805 10K就可以找到，因為很多類似的，要花一點時間篩選，但是基本上尺寸是0805圖就不會錯了。
7.選好電阻後，要開始來連連看了，一開始不用很刻意去排版，只要確認連對位置就好。
連線時使用 導線 工具，紅色框框的選項，把兩個端點連起來就好。
連起來就像這樣
8.接下來處理電源問題，因為ESP8266 使用3.3V電壓，一般USB等...都是5V，所以必須用LDO降壓，5V -> 3.3V
選擇使用最普及的AMS1117-3.3 的元件，記得要選對封裝尺寸SOT-223。
因為要搭配電容，一樣到元件庫選擇0805尺寸的貼片電容，關鍵字0805 10uf，(一般10uf就夠了，網路有很多論點，可以自行參考)
好了，全部放好就又要來連連看了，這邊注意一下，LDO input使用5V，所以多拉一個5V的電源符號，必須跟VCC(3.3V)區隔，不要連錯了......
input -> 5V，output -> VCC，C1,C2分別是並聯5V - GND, VCC - GND。
9.接下來要將RST_pin 及 GPIO0的pin 拉出來連接按鈕，並且將TX,RX pin 拉出來，以便後上傳程式碼使用
這裡使用3.9x3.0 2pin的貼片按鈕，4pin 的排針(2.54mm pitch的)，連接USB TTL 使用。
好了又開始來連連看，兩個按鈕的一端接GND，另一端分別接RST_pin 及GPIO0，4P排針的pin腳可以參考自己TTL的pin位置，這樣就不用交叉連接。
10.接下來比較熟悉了吧！加快速度，打開元件庫，找DHT11 以及 0.96"的OLED。
這邊要注意，OLED使用I2C的模組，所以只能使用用戶提供的資料庫，系統都是貼片，目前功力還不到那.....
要確認針腳位置及尺寸是不是跟自己買的一樣，要不然針腳位置lay錯了就GG了。
放好後又開始來連連看，DHT11 使用VCC(3.3V)，DATA_pin -> GPIO12，OLED的 SDA -> GPIO5，SCL -> GPIO4
元件位置可以旋轉調整，方便連線。
這裡要注意一下，DHT11的DATA_pin要並聯一個10k電阻到VCC，試試看怎麼做？
11.到這裡就差不多完成了，接下來就要來產生PCB圖檔了，先按1存擋，接著按2 原理圖轉PCB。
會詢問是否檢查網路(不是WiFi)，因為元件不是所有的pin都有連接，所以選擇否就好了。
自己要先確認是否所有的線都連對，系統不會自動判斷是不是接錯喔!
接著選擇PCB板的層數及尺寸，可選擇形狀，這是選用圓角的板子
12.所有元件都在圖上了，開始來玩大風吹了～～～
右上的圖層工具可以調整元件放置的層別，我們先放在頂層就好，如果要放在背面，可以選到底層，將元件調整到底層
把元件擺在紫色邊筐層內，先不管線怎麼拉，等一下自動跑就好了
好了！這樣是不是美美的～～～
接下來要自動佈線了，選上方工具列 佈線 -> 自動佈線
這遍先點紅色框框處，先下載本地端佈線程序，這樣才能夠佈線。
安裝完後，就可以自動佈線了，這樣就完成了

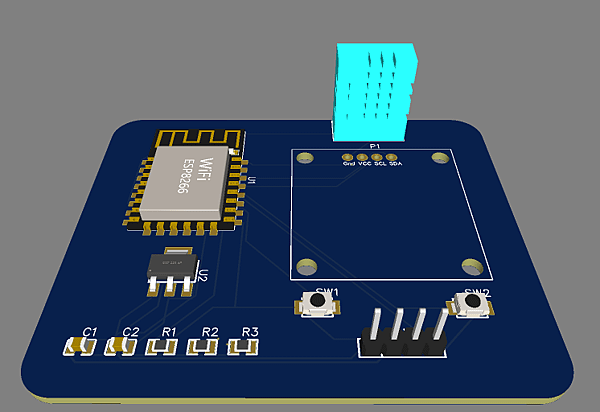

看一下 2D 及 3D圖
好了～這樣就完成簡單PCB設計，當然還可以優化調整元件位置及方向，這樣佈線可以更好看。
今天先介紹到這，後續PCB設計好後就可以製造下單嘍～～
